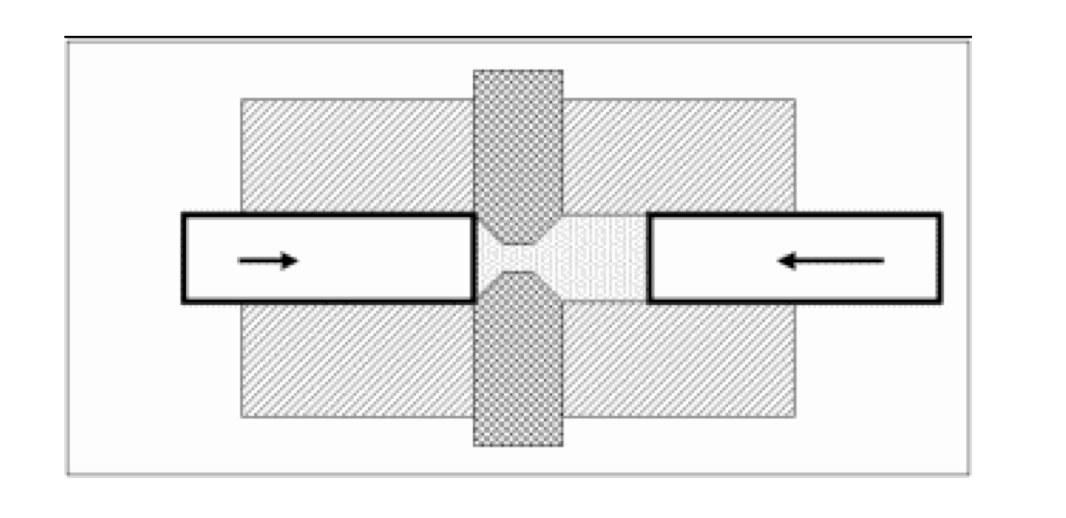

本實驗室為突破傳統合金製程的瓶頸，開發了往復式擠型法(reciprocating extrusion)，並獲得七國專利。此特殊擠型法的優點為：

(1)可將晶粒、介在物、強化顆粒微細化並分散均勻。
(2)可大幅提高強度、伸長率、韌性，同時產生超塑性利於成形加工。
(3)適用於鋁合金、鎂合金、金屬基複合材料及電接觸材料。

往復式擠型法千錘百鍊的合金

Back to Top

本實驗室首創高熵合金（high-entropy alloys），跳出傳統以“一種元素為主“的合金概念，開發“多種主要元素“的新型合金。

新觀念可產生多少種高熵合金？ 等莫耳比合金是極端而又理想的代表， 等莫耳比合金可以是四元、五元、六元、七元、八元、九元、十元等。以七元等莫耳比為例，若由可相容的13種元素中任取七種，將可產生1716種合金；若再考慮非等莫耳比的組成，或添加微量合金元素作為改質，則高熵合金難以計數。	(圖一)	(圖二)

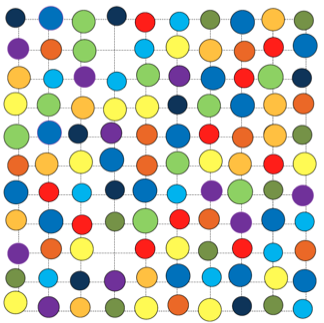

	圖一為8種錢幣排列的高亂度狀態圖，模擬8種原子的高熵合金的原子排列狀態(非結晶性)。圖二以十種不同顏色表示不同元素的原子所排成的結晶示意圖，可看出每個原子的周圍都有晶格扭曲的現象。此圖中另畫有兩個空缺。

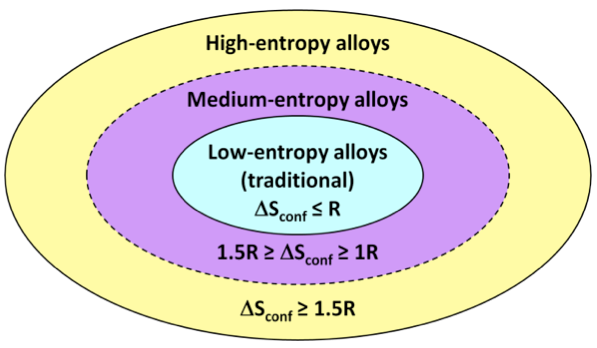

以理想氣體R為單位，合金世界可以混合熵劃分為高熵合金、中熵合金及低熵合金（即傳統合金）。	這是70 µm厚的Al5Cr12Fe35Mn28Ni20 高熵合金箔片，係經由熔解鑄造及連續冷輥軋而得，軋延延長率為4257 %，不需中間退火亦不會發生邊裂現象。

利用高熵合金觀念，將可發掘新合金、發現新現象、新原理、新應用：
高熵合金具有高強度、高硬度、抗腐蝕、抗氧化及光、電、磁、熱等特殊性。可能的應用包括需高硬度的耐磨耐溫耐蝕刀具、工具、模具、模仁、引擎材料、渦輪葉片、耐溫結構件以及功能性鍍膜、硬面處理、高電阻合金、低導熱合金、儲氫合金等。

傳統合金觀念未來研究方向 將更加強合金設計、微結構、性質及機制的研究探討，包括高強韌耐蝕高熵合金、耐火高熵合金、超硬合金、硬面高熵合金、功能性高熵鍍膜等，同時促進產業的應用。
	Al0.3CrFe1.5MnNi0.5高熵合金構件利用簡單的空氣爐加熱550°C 2 h，內外表面的輪廓即得均勻的硬化表層，厚度約74 μm，其硬化層硬度為 HV 1090，基材為HV 338，抗擦損磨耗為SKD61工具鋼(HV 520)及SUJ2軸承鋼(HV 723)的1.4倍。
